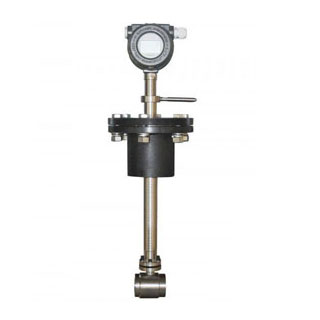

插入式涡街流量计

插入式涡街流量的详细资料

插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较 、理想的流量仪表。

插入式涡街流量计防爆型,符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定,防爆标志为ExdIIBT6。



涡街流量计



工作原理:



按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。



流量计特点:



1、可测量蒸汽,气体,液体的体积流量和质量流量;

2、无机械运动部件,测量精度高,结构紧凑维护方便;

3、压力损失小,量程范围宽;范围度达1:25;

4、采用消扰电路和抗振传感头;

5、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;

6、可测介质温度达+250℃。

7、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m);



技术参数:

公称通经(mm

 2501500

仪表材质

 1Cr18Ni 9Ti

公称压力(Mpa

 PN1.6MpaPN2.5Mpa

被测介质温度(

 40+250

环境条件

 温度-10+55,相对湿度5%~90%,大气压力86106Kpa

精度等级

 示值的±2.5%

量程比

 1:101:15

阻力损失系数

 Cd<2.6

输出信号

 传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V

变送器:两线制4 ~ 20mADC电流信号

供电电源

 传感器:、+24VDC

变送器:+24VDC

现场显示型:仪表自带3.2V锂电池

信号传输线

 KVVP3×0.3(三线制),2×0.3(二线制)

传输距离

 ≤500m

信号线接口

 内螺纹M20×1.5

防爆等级

 ExdIIBT6

防护等级

 IP65

允许振动加速度

 1.0g
