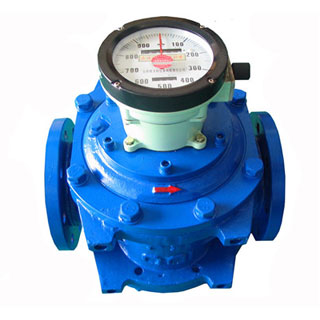

腰轮流量计

1.产品概述
腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量,配以发信器及流量智能控制仪,可实现远距离测量和控制。广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的 测量。



2.
工作原理
当被测液体流经计量室时,在流量计的进出口形成 压差,腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续旋转。随着腰轮的转动,液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍,通过密封联轴器、减速机构,将旋转次数减速后传递到计数器,计数器即指示液体瞬时流量和累积流量。    在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套,可实现远传(定量、累积、瞬时等功能)自动化测量和控制。使用说明另见显示仪表分类说明书。

3.主要零件材料组合

材料   零件

ZSLL-AL

ZSLL-EL

ZSLL

铸铁

铸铝

不锈钢

铸钢

铸铝

不锈钢

铸铁

铸铁

铸铝

不锈钢

壳体








转子








盖板








转子轴








轴承










4.腰轮流量计技术参数
公称压力(MPa:0.61.01.62.54.0   工作温度:():-10~60   精度等级:0.50.2   流量范围:(m3/h

公称通径 DN

液体粘度3.0~150mpa.s

液体粘度3.0~150mpa.s

液体粘度3.0~150mpa.s

液体粘度3.0~150mpa.s

15

0.25~2.5

0.5~2.5

0.5~2.5

0.83~2.5

20

0.25~2.5

~2.5

0.5~2.5

0.83~2.5

25

0.6~6

1.2~6

1.2~6

2~6

40

1.6~16

3.2~16

3.2~16

5.3~16

50

2.5~25

5~25

5~25

8.3~25

80

6~60

12~60

12~60

20~60

80

12~100

22~100

20~100

33.3~100

100

10~100

20~100

20~100

33.3~100

150

40~200

40~200

100~200

66.7~200

精度等级

                  0.5

               0.2
